ZW8M-12系列户外高压永磁真空断路器

更新:2018-3-7 下午 10:57:50点击:
  • 产品品牌上海山门
  • 产品型号ZW8M-12
  • 在线订购
产品介绍

概述
ZW8M-12/630-20型户外高压永磁真空断路器(以下简称断路器),是额定电压12kV、50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。
本断路器采用立柱型、干式结构、绝缘可靠,电寿命长、免维护,特别适用于频繁操作场所的要求。适于检修、维护能力不强的农村电网里安装使用。
符合《GB1984交流高压断路器》、《GB1985交流高压隔离开关和接地开关》、DL/T402、DL/T403以及企业标准OHX.520.701 的要求。

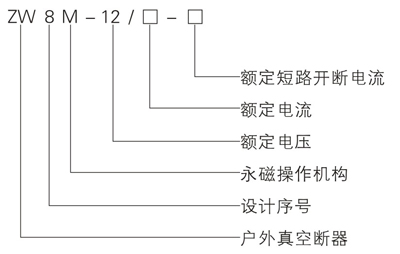

型号及其含义

主要技术参数

序号 参数名称 单位 数据
1 额定电压 KV 12
2 额定绝缘水平 1min工频耐压 干式 KV 42/断口48
湿式 34
雷电冲击耐压(峰值) 75/断口85
3 额定电流 A 50、70、100、200、400、630
4 额定短路开断电流 kA 25 20 16
5 额定短路开断电流次数 30
6 额定短路关合电流(峰值) kA 63 50 40
7 额定峰值耐受电流
8 额定短时耐受电流 25 20 16
9 额定短路持续时间 s 4
10 分闸时间 ms <50
11 合闸时间 <60
12 全开断时间 ≤100
13 燃弧时间 ≤50
14 机械寿命 30000
15 合闸功 J 70
16 额定操作电压及辅助回路额定电压 V 直流220
交流220

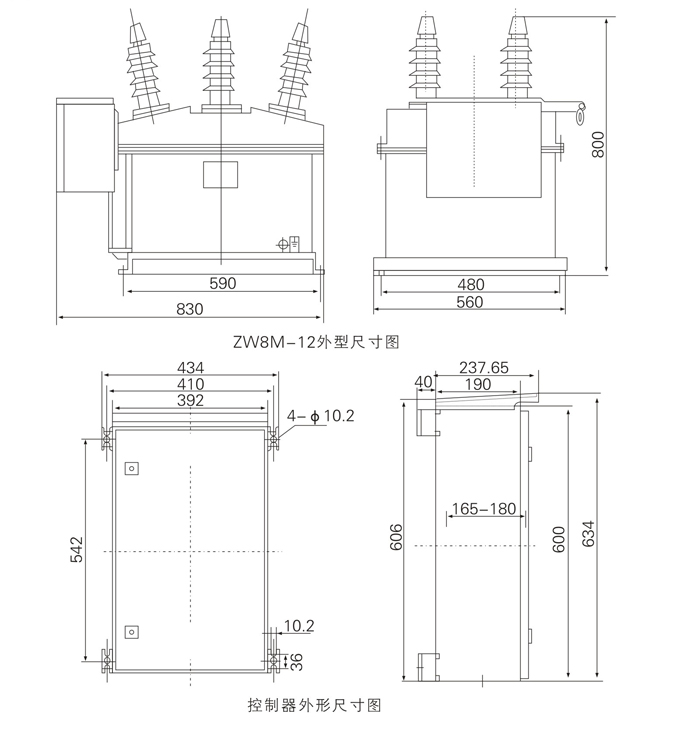

外形及安装尺寸图
