FN5-12户内高压负荷开关

更新：2018-3-7 下午 10:00:04点击：

产品品牌上海山门
产品型号FN5-12

产品介绍

概述

FN5-12型户内交流高压负荷开关（以下简称负荷开关）适用于交流50Hz、12kV的网络中，作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流，作保护开关之用。

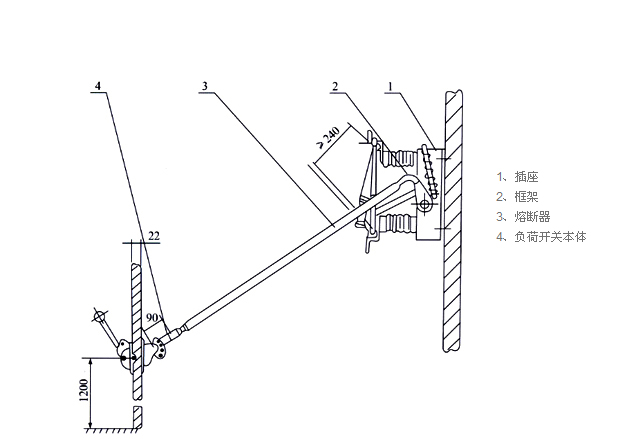

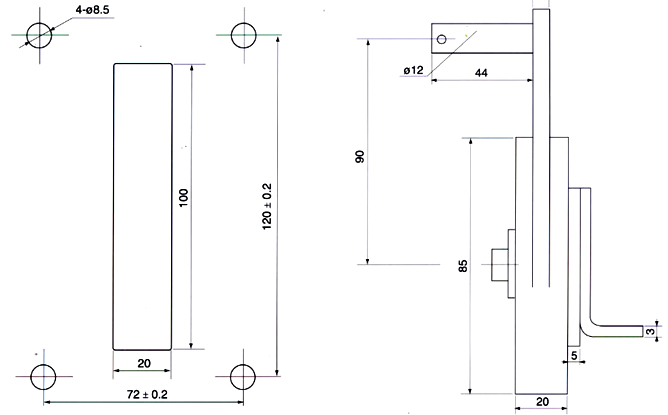

本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操作机构。
FN5-12R(L)型户内交流高压负荷开关—熔断器组合电器经全面型式试验和长期的试运行考核，性能达到IEC420《交流高压负荷开关—熔断器组合电器》（1990版）和GB3804《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于10KV线路电能的分配，可实现开关、隔离和接地三工位，并有效地避免了设备的缺相运行。

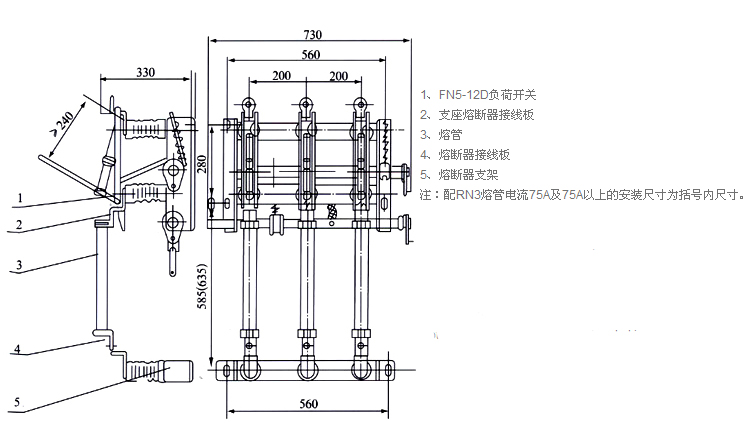

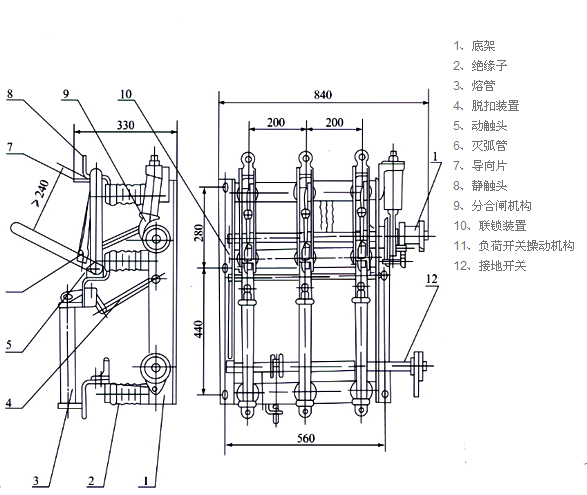

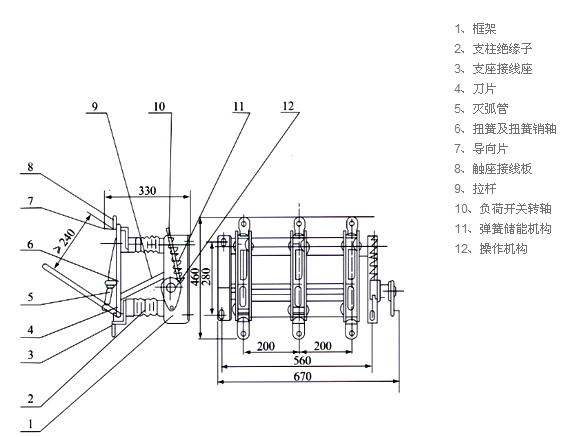

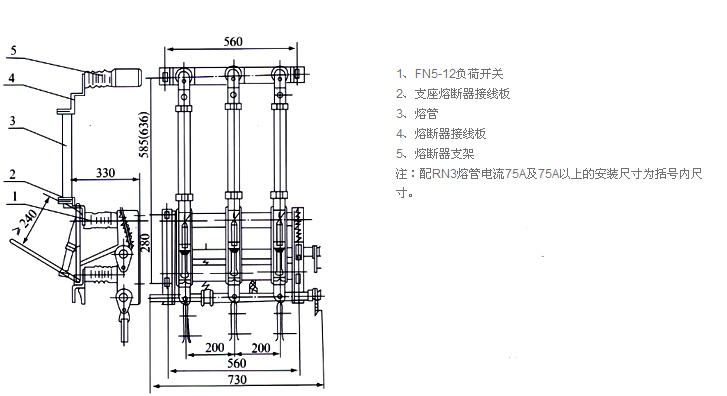

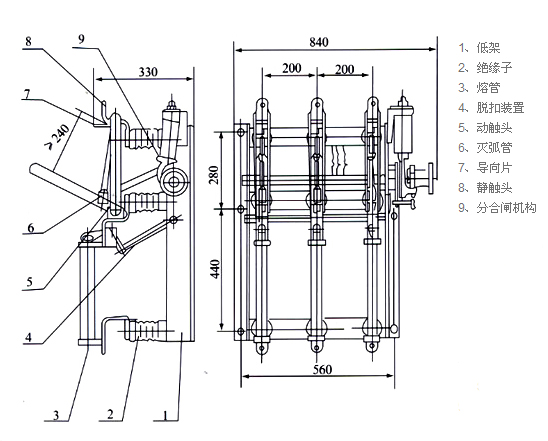

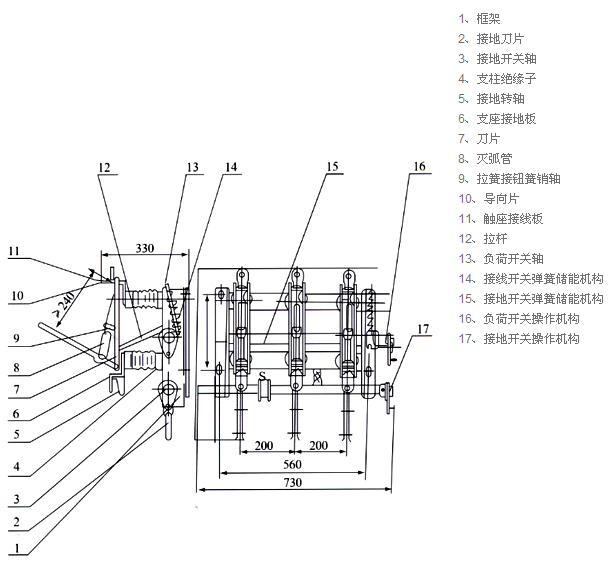

主要技术参数

项目	单位	数据
额定电压	kV	12
最高工作电压	kV	12
额定频率	Hz	50
额定电流	A	400	630
额定短时耐受电流（热稳定电流）	kA/S	12.5/4	20/2
额定峰值耐受电流（动稳定电流）	kA	31.5	50
额定闭环开断电流	A	400	630
额定有功负载开断电流	A	400	630
5%额定有功负载开断电流	A	20	31.5
额定有功负载开断电流	A	10
额定空载变压器开断电流		1250kVA变压器的空载电流
额定短路关合电流	kA	31.5	50
负荷电流开断次数	负荷/次	100%/20 60%/35 30%/75 5%/80
1min工频耐压（有效值）对地、相间/隔离断口	kV	42/48
工频耐受电压隔离断口间	kV	53
雷电冲击耐受电压（峰值）对地、相间/隔离断口	kV	75/85
分合闸操作力矩（力）	Nm(N)	90(80)	100(200)
