GN22-12系列户内高压隔离开关

更新:2018-3-5 上午 02:14:45点击:
  • 产品品牌上海山门
  • 产品型号GN22-12
  • 在线订购
产品介绍

概述

GN22-12(C)大电流户内高压隔离开关,适用于额定电压10KV,三相交流50HZ,电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式,使开关动热稳定性能优异,操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺,使开关导电性能好,体积小,质量轻。它的出线端子便于与真空断路器、油断路器连接,可缩小开关柜体积,减少过渡接头,降低成本。

主要技术参数
项目 单位 数据
额定电压 kV 12
额定频率 Hz 50
额定电流 A 1600-2000 2500-3150
额定短时耐受电流 kA 40 50
额定峰值耐受电流 kA 100 125
额定短路持续时间 s 4
额定绝缘水平 1min工频耐受电压 kV 极间、极对地 42 断口49
雷电冲击耐受电压(峰值) kV 极间、极对地 75 断口85

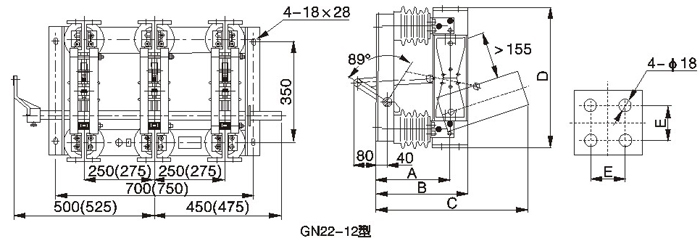

外形及安装尺寸

型号 A B C D E
GN22-12/1600-2000 255 305 527 490 50
GN22-12/2500-3150 262 325 538 494 60

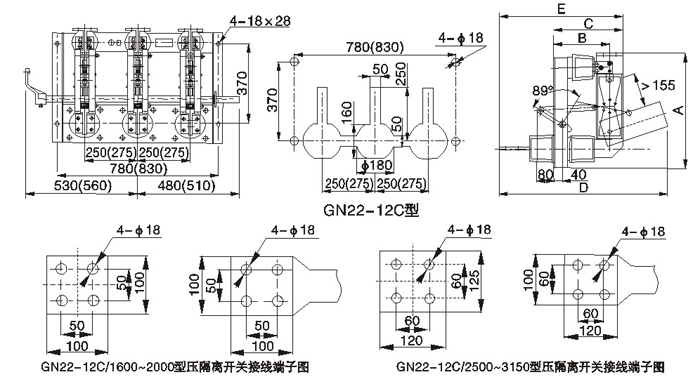

型号 A B C D E
GN22-12C/1600-2000 537 255 3.5 807 580
GN22-12C/2500-3150 539 267.5 330 880 630
