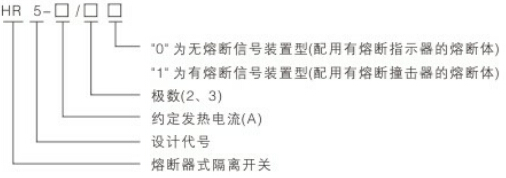

型号及含义

正常工作条件和安装条件
1周围空气温度不高于+40°C，不低于-5°C。
2安装地点的海拔不超过2000m。
3湿度：
最高温度为+40°C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20°C时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4周围环境的污染等级为3级。
5开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方；同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
主要参数及技术性能
1.额定绝缘电压：690V。
2.额定工作电压：380V、660V两种；
3.额定工作电流：380V：100A、200A、400A、630A四种；
                660V：100A、200A、315A、425A四种。

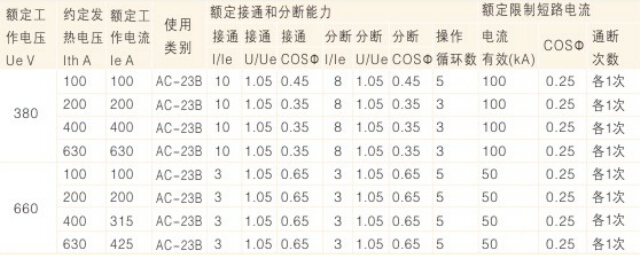

4.开关的接通和分断能力和额定熔断器短路电流（见表1）。
5.开关的机械寿命分别为3000次（100A、200A）和1000次（400A、630A）。
6.开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断条件按（表2）。
7.辅助开关（Lx9K）的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。

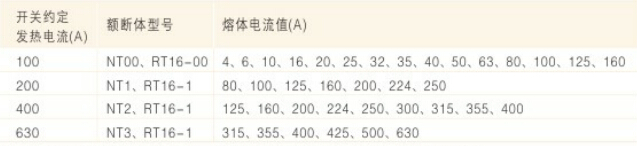

8.开关与熔断体配用关系（见表3）

注：当开关用于发动机电器中，允许熔体额定电流大于开关约定发热电流。

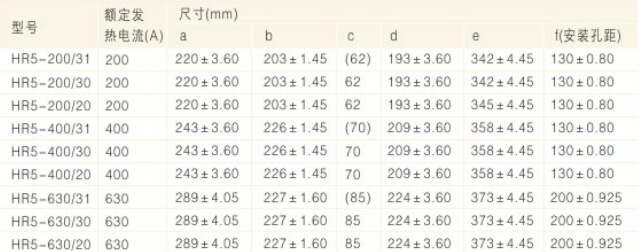

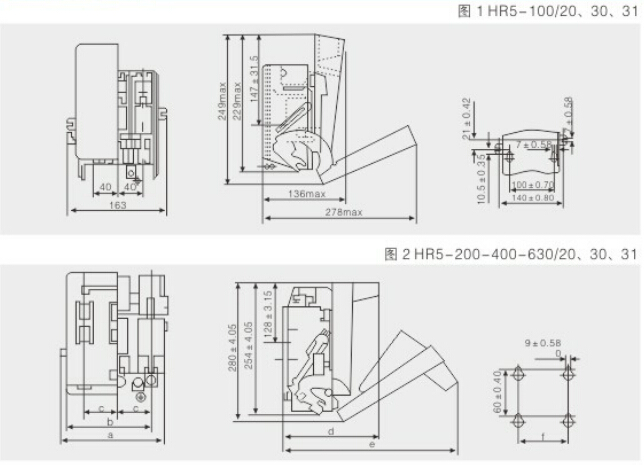

9.开关外形及安装尺寸（见表4、图1、图2）。

外形及安装尺寸

订货须知
订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。
