FZW32-12系列户外高压隔离真空负荷开关

更新:2018-3-8 上午 12:11:38点击:
  • 产品品牌上海山门
  • 产品型号FZW32-12
  • 在线订购
产品介绍

概述
FZW32-12/T630-20型户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备,适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室,本负荷开关开断后具有时显可见断口,兼有隔离开关的功能,此外还有开断容量大、无油,因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。

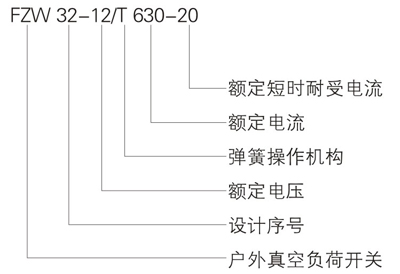

型号及其含义

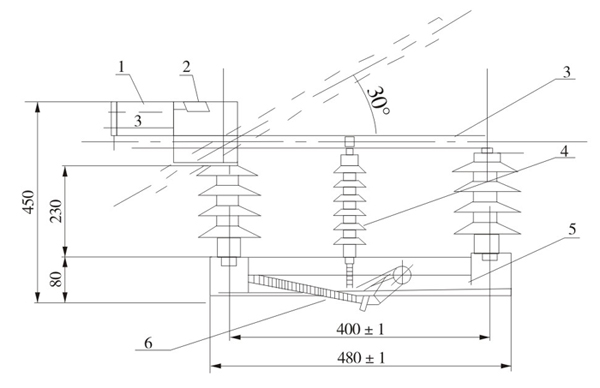

外形及安装尺寸

安装方式 横向宽度 AB相间间距 BC相间间距
单杆水平安装 1300 750 320
单杆侧装 1230 500 500
单杆杆顶安装 1050 400 400

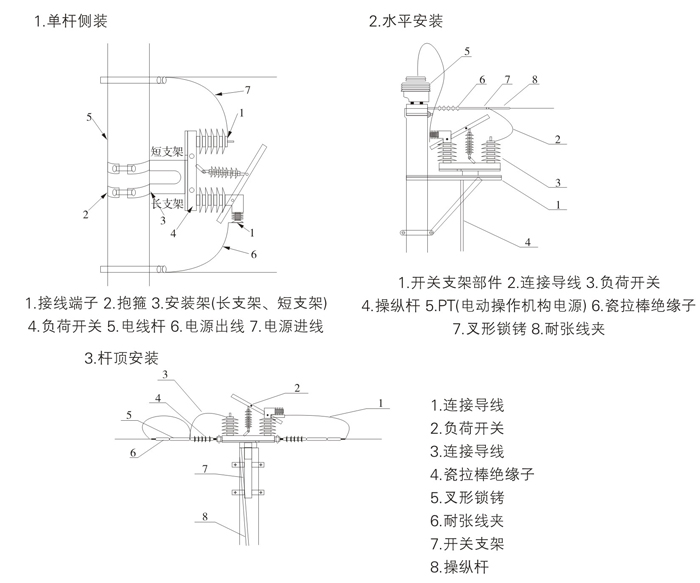

安装方式及支件示意图

订货须知
订货时须注明:
1、产品型号、名称、规格、数量;
2、备件的名称、规格及数量等;
3、操作方式:手动或者电动
4、安装方式
