ZW20-12系列户外高压真空断路器高压断路器

更新:2018-3-7 下午 10:23:19点击:
  • 产品品牌上海山门
  • 产品型号ZW20-12
  • 在线订购
产品介绍

概述
ZW20B-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制,特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套,能满足配电自动化系统要求,并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构,内部充以SF6气体,具有良好的密封性能,使之不受外界环境影响,是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统,动作可靠性高,是柱上断路器的佳品。

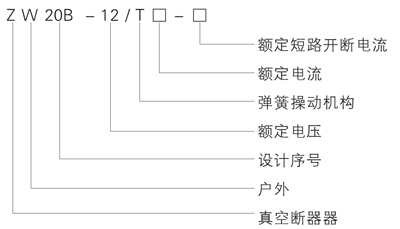

ZW20B-12型号及其含义

ZW20B-12主要技术参数

序号 名称 单位 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 20
5 额定关合电流峰值 kA 50
6 额定动稳定电流蜂值 kA 50
7 4s热稳定电流 kA 20
8 额定操作顺序   分-0.3s-合分-180s-合分
9 额定储能电机电压 V AC220
10 最高/最低储能电机电压 V AC242/187
11 额定合闸操作电压 V AC220
12 最高/最低分闸操作电压 V AC264/143
13 额定分闸操作电压 V AC220
14 最高/最低分闸操作电压 V AC264/143
15 合闸不同期 ms ≤2
16 分闸不同期 ms ≤2
17 SF6气体额定压力(表压) Mpa 0.01
18 额定短路电流开断次数 30
19 机械寿命 10000

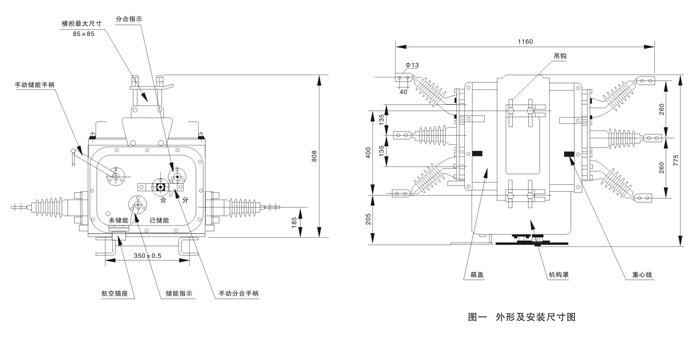

ZW20B-12外形及安装尺寸
