概述
ZW8－12智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10－12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称“组合智能型断路器”)等。该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。

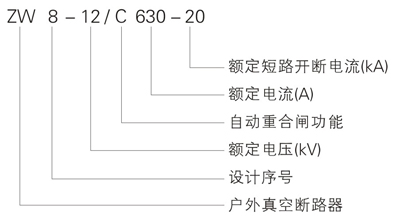

型号及其含义

主要技术参数

名称 单位 参数 额定电压 KV 12 额定绝缘水平 1min工频耐受电压 干式 42 湿式 34 雷电冲击耐受电压(峰值) 75 额定电流 A 630、400、200 额定短路开断电流 KA 20、16、12.5 额定操作顺序   分-0.3s-合　分-180s-合分 额定短路开断电流次数 次 30 额定短路关合电流(峰值) kA 50 额定峰值耐受电流 50 额定短时耐受电流 20 额定短路开断持续时间 s 4 分闸时间(分励脱扣) 最高操作电压 ms 15～50 额定操作电压 15～50 最低操作电压 30～60 合闸时间 25～50 全开断时间 ≤100 燃弧时间 ≤20 机械寿命 次 10000 合闸功率 J 70 储能电机额定输入功率 W ≤220 额定操作电丈夫及辅助回路额定电压 V DC220 110 25 AC220 110 24 额定电压下储能时间 S ＜8 过电流脱扣器 额定电流 A 5 脱扣电流准确度 ％ ±10 过电流调节 A 1～9 速断调节 ms 6～20 延时时间 80～500 遥控距离 m 30 重合次数 次 1～3

外形及安装尺寸图
