ZW8-12系列预付费智能式加高型

更新:2018-3-7 下午 10:54:22点击:
  • 产品品牌上海山门
  • 产品型号ZW8-12
  • 在线订购
产品介绍

概述
本产品适用交流50HZ、6-10KV三相电力系统做预付费高压电力计量及过电流保护和负控使用。
产品组构由真空断路器、干式电流、电压组合互感器,电能表计和控制箱以及GSM终端组合完成。电能表计和控制箱与真空断路器组合互感器分体安装,通过金属铠装电缆线连接。电压互感器采用V/V接法,电流互感器可制成变比范围5-600/5A。组合互感器为全封闭安装无外露二次端子,电表箱组合具有防窃功能。
远程控制装置利用移动的GSM通讯网络(函SIM卡)通过手机短信的无线电传输方式,完成预付费和负控工作程序。可用于电力企业电力线路计量分线考核,用户电力计量,可实现电费回收按时入库,是加强用电科学管理的一种行之有效措施,实现远程预付费控制。产品结构合理,可靠性高,体积,小重量轻,便于安装,是IC卡预付费的升级换代产品。

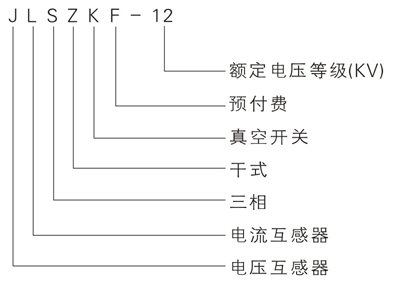

型号及其含义

主要技术参数

JLSZKF-12/630-20电压部分主要技术参数

产品型号 额定一次电压(KV) 设备最高电压(KV) 额定二次电压(KV) 准确等级及输出容量COSφ-0.8(滞后)(VA) 最大输出容量(VA)
0.2 0.5
JLSZKF-12/630-20 12 12 100 25 50 640
JLSZKF-12/630-20 电压部分主要技术参数
额定一次电流(A) 额定二次电流(A) 准确等级及输出容量COSφ-0.8(滞后)(VA) ls短时热稳定电流(kA) 额定动稳定电流(kA)

5;10;15;20;25;30;40;50;75;100;150;200;300 5 10 10 10 75|1n 187.5|1n

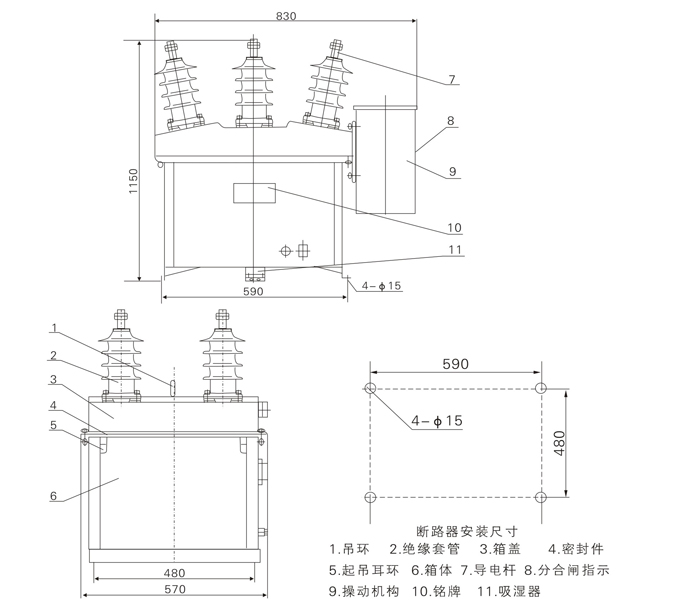

控制装置安装示意图
