GN38-12系列户内高压隔离开关

更新：2018-3-5 上午 02:08:49点击：

产品品牌上海山门
产品型号GN38-12

产品介绍

概述

GN38-12上隔离开关结构设计新颖、合理、独具一格。它出线采用穿墙式，直接在母线室和断路器室形成绝缘隔板。它的进线端子便于与并柜的水平母排直接连，
可缩小开关柜高度，减少过渡接头，降低成本。
操作机构传动使隔离开关轴旋转，带动操作拐臂推拉隔离刀片，使其和进线触头分合，或和接地触头分合实现隔离或接地

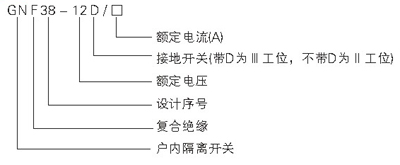

型号及其含义

符合标准

GB1985-1989《交流高压隔离开关和接地开关》
IEC129-84《交流隔离开关和接地开关》

使用环境条件

a.周围空气温度：上限+40℃ 下限-25℃
b.海拔高度2000m以下
c.相对湿度：日平均值不大于95%，月平均值不大于90%
d.周围空气应不受腐蚀性或可燃性气体，水蒸汽等明显污染
e.无经常性的剧烈震动

主要技术参数

项目/型号规格/数据	额定电压(kV)	额定电流(A)	4s额定短时耐受电流(kA)	额定峰值耐受电流(kA)	额定绝缘水平(kV)
项目/型号规格/数据	额定电压(kV)	额定电流(A)	4s额定短时耐受电流(kA)	额定峰值耐受电流(kA)	1min工频耐受电压(kV)	雷电冲击耐受电压(kV)
GN38-12/630	12	630	20	50	极间、极对地42断口48	极间、极对地75断口85
GN38-12D/630	12	630	20	50
GN38-12/1250	12	1250	31.5	80
GN38-12D/1250	12	1250	31.5	80
GN38-12/1600	12	1600	31.5	80
GN38-12D/1600	12	1600	31.5	80

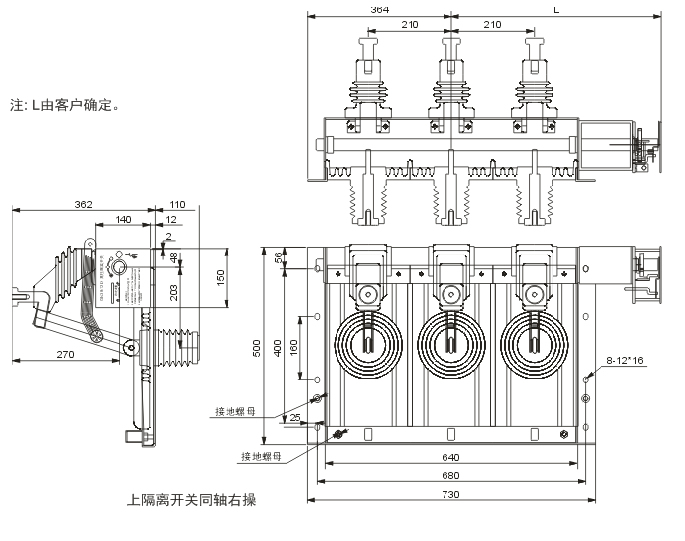

外形及安装尺寸
