FL(R)N36-12系列户内高压六氟化硫负荷开关

更新：2018-3-7 下午 09:40:21点击：

产品品牌上海山门
产品型号FL(R)N36-12

产品介绍

概述

FLN36-12型六氧化硫负荷开关是集负荷开关、接地开关、隔离开关于一体的多功能中压开关设备，在一个全密封的，具有加强结构的环氧树脂外壳内，充以0.045MPA的SF6气体，用少量的元件实现以上三种功能，因此保证了产品的质量及可靠性，具有极佳的绝缘盒开关功能，正常条件下可保证设备安全运行20年。
由独立于开关的手动或电动操动机构进行回路，接地回路的分合和开断，开关的分合速度由弹簧决定，与手动速度无关，在加装自动化仪表后，可实现遥感和遥控。

FLN36-12主要技术参数

序号	名称	单位	数值
1	额定电压/最高电压	KV	10/12
2	额定电流	A	630
3	额定短路开断电流	KA	630
4	额定短路关合电流	KA	50
5	机械寿命	次	3000
6	工频/冲击耐受电压	KV	42/75
7	额定动稳定电流	KA	50
8	3S额定短时耐受电压	KA	20
9	额定SF6气体气压	MPS	0.045

FLRN36-12主要技术参数

序号	名称	单位	数值
1	额定电压/最高电压	KV	10/12
2	额定电流	A	125
3	额定短路开断电流	KA	31.5
4	额定短路关合电流	KA	80
5	机械寿命	次	3000
6	工频/冲击耐受电压	KV	42/75
7	额定转移电流	A	2000
8	额定SF6气体压力	MPS	0.045

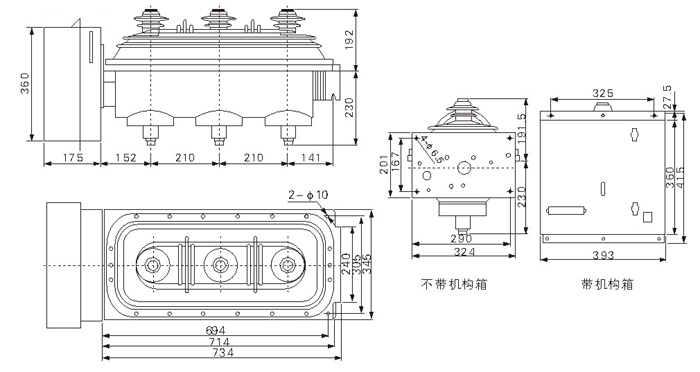

外形及安装尺寸
