(H)GW9-12户外高压隔离开关

更新：2018-3-8 上午 12:22:53点击：

产品品牌上海山门
产品型号(H)GW9-12

产品介绍

GW9概述

1）本产品为三相线路系统单相使用，结构简单、经济、使用方便。
2）笨产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式结构分合闸达到切断和闭合线路，每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘构棒操作机构部分，闸刀有自锁装置。

GW9动作原理

1）隔离开关分合时用绝缘构棒操作，绝缘构棒扣住隔离开关锁钩，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴选装，使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。

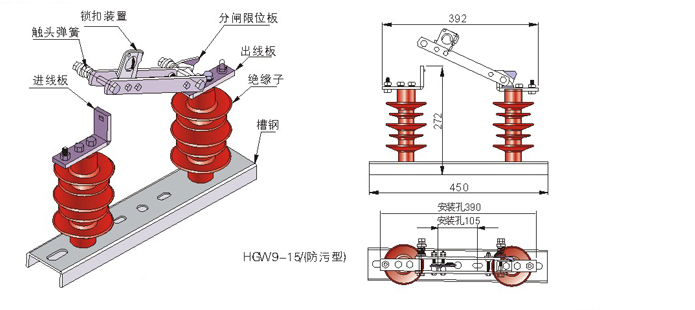

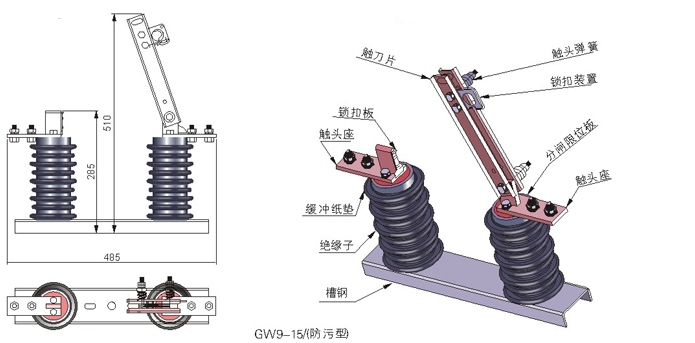

GW9结构图

GW9主要技术参数

项目			单位	参数
额定电压			kV	10		12		15
最高工作电压			kV	12		12		7.5
额定绝缘水平	1min工频耐受电压（有效值）	对地	kV	40		40		40
		断口	kV	47		47		47
	雷电冲击耐受电压（峰值）	对地	kV	105		105		105
		断口	kV	120		120		120
额定频率			Hz	50
额定电流			A	200	400	630	800	1000	1250
4秒热稳定电流（有效值）			kA	6.3	12.5	20	25	25	31.5
动稳定电流（峰值）			kA	16	31.5	50	63	63	80
爬电距离			mm	300			380
机械寿命			次	2000			2000

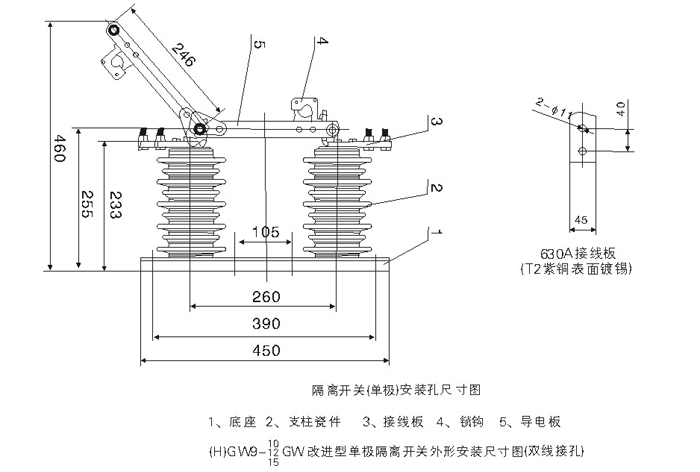

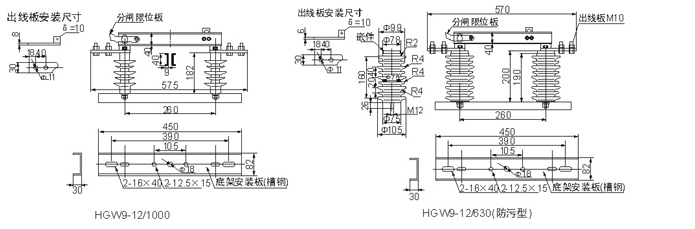

GW9-12外形及安装尺寸
