FN12-12/630户内高压负荷开关

更新：2018-3-7 下午 09:45:51点击：

产品品牌上海山门
产品型号FN12-12/630

产品介绍

概述

FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境条件

周围空气温度：上限+40℃，下限-25℃；
海拔高度：1000m及以下；
相对湿度：月平均值不大于90％，
　　　　　日平均值不大于95％；
周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；
无经常性的剧烈运动；
耐污秽等级：II级。
如使用条件超过上述规定，由用户与制造厂协商确定。

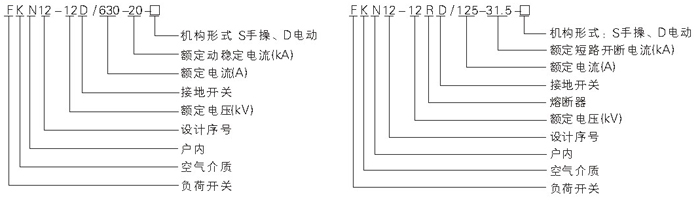

型号及含义

主要技术参数

序号	项目	单位	FKN12-12D/630-20	FKN12-12R.D/125-31.5
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630	125
4	雷电冲击耐受电压	kV	对地及相间、隔离断85
5	1min工频耐受电压	kV	对地相间42、隔离断48
6	额定热稳定电流	kA	20(4S)
7	额定动稳定电流	kA	50
8	额定关合电流(峰值)	kA	50	-
9	额定短路开断电流	kA	-	31.5
10	额定转移电流	kA	-	1.5
11	最大开断电流(参考值)	kA	1.8
12	开断空载变压器容量	kva	1250
13	额定电缆充电电流	A	10
14	额定有功负载电流开断次数	次	＞100
15	撞击器触发负载开关分闸时间	S	-	＞0.06
16	接地开关热稳定电流	kA	20(2S)	20(2S)
17	接地开关热稳定电流(峰值)	kA	50	50
18	电动机操作电源电压	V	AC220、DC48

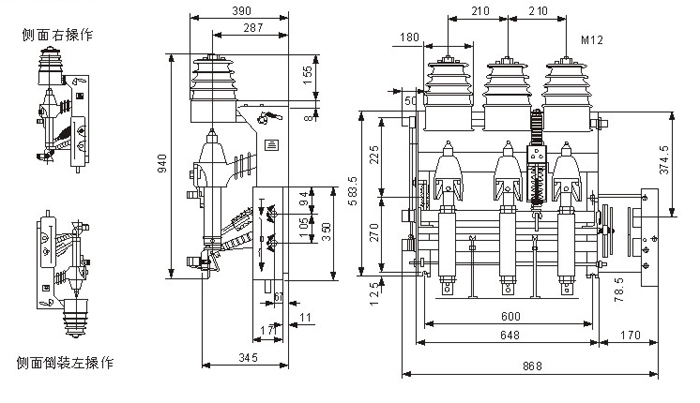

外形及安装尺寸
