HD系列HS系列开启式刀开关及刀形转换开关

更新：2018-3-9 下午 06:21:03点击：

产品品牌上海山门
产品型号HD/HS

产品介绍

适用范围
HD系列、HS系列开启式刀开关及刀形转换开关（以下简称开关）适用于交流50Hz，额定电压至380V、直流至220V，额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。其中：
1.1中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为隔离开关之用。
1.2侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
1.3中央正面杠杆操作机构开关主要用正面操作、后面维修的开关柜中，操作机构装在正前方。
1.4侧面操作手柄式开关，主要用于动力箱中。
1.5装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只做隔离开关使用。
本产品符合IEC60947-3 GB14048.3标准

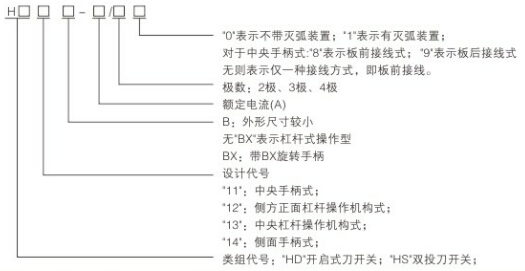

型号及含义

正常工作条件和安装条件
1周围空气温度不高于+40°C，不低于-5°C。
2安装地点的海拔不超过2000m。
3湿度、最高温度为+40°C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20°C时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4周围环境的污染等级为3级。
5开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方；同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
主要参数及技术性能
1额定工作电压电流380V、直流220V。

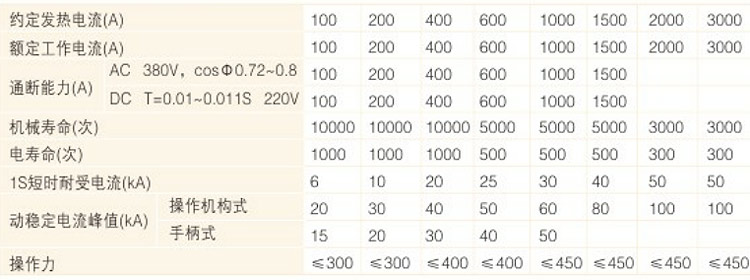

2主要技术性能及参数（见表1）
