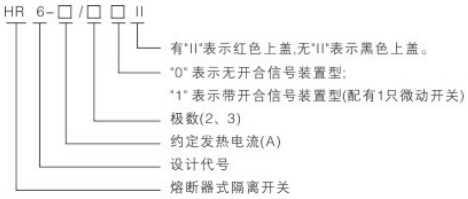

型号及含义

正常工作条件和安装条件
1周围空气温度不高于+40°C，不低于-5°C。
2安装地点的海拔不超过2000m。
3湿度：
最高温度为+40°C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20°C时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4周围环境的污染等级为3级。
5开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方；同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

结构特征
开关由底座、盖和灭弧室等部分组成，均有耐弧塑料制成，为全塑型结构，静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部分，采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
NT型熔断体装在盖的内部，盖可沿只吃件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体很方便，底座上具有两组安装孔，能满足各种开关柜内及面板上安装的要求。开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。

主要参数及技术性能

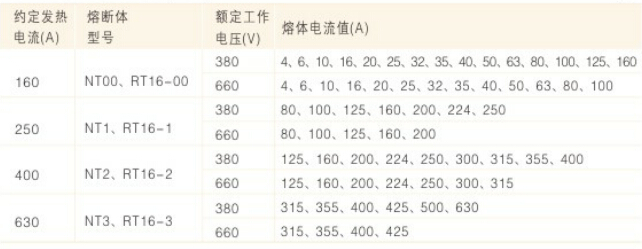

1.开关与熔断体配用关系（见表1)

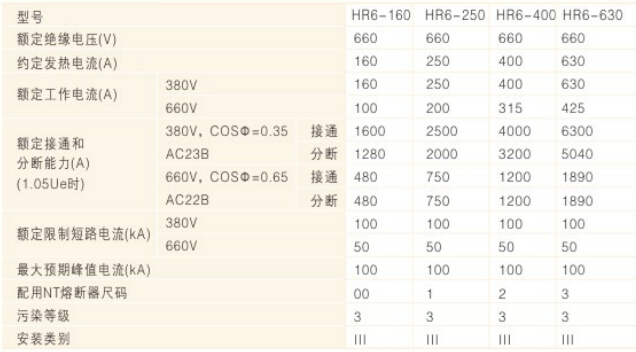

2.开关技术参数（见表2）

3.辅助开关额定电压交流380V，约定发热电流5A，使用类别为AC-15，额定工作功率300VA。

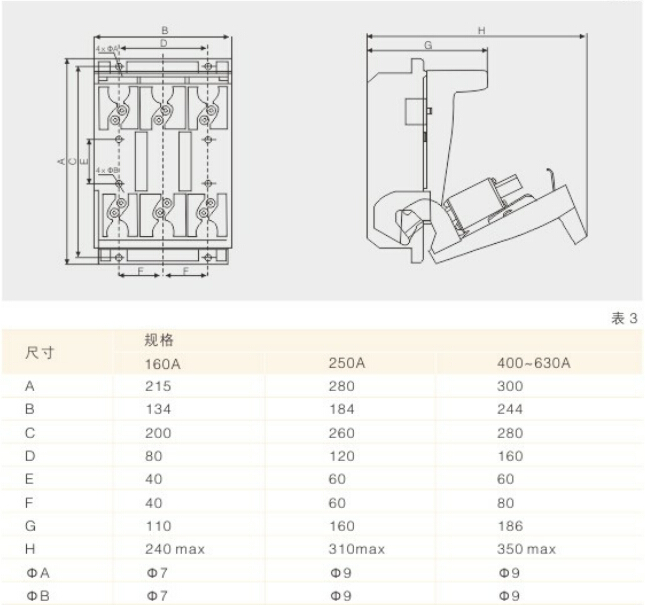

外形及安装尺寸（见图1、表3）

订货须知
订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门
