FN3-12户内高压负荷开关

更新：2018-3-7 下午 10:05:31点击：

产品品牌上海山门
产品型号FN3-12

产品介绍

概述

FN3-10型户内负荷开关的外形与一般户内隔离开关相似（图1）开关的底部为框架2，传动机构装于其中。框架上装有六只绝缘子，上部的三只绝缘子3兼作支持件与气缸之用，活塞装于其内，由主轴带动，下部的三只绝缘子仅起支持作用。上、下绝缘子上均装有触座。导电部分由闸刀与触座组成，闸刀6与下触座8之间靠六片形弹簧片因紧，在闸刀的端部装有弧动触头5，上触座4为主静触头。

使用环境条件

本负荷开关适用于下列工作环境：
1、海拔不超过1000米；
2、周围空气温度不高于+40℃ 及不低于-10℃ 。
3、空气相对湿度不大于90%的户内场所（当温度为+25℃）；
4、无导电性尘埃的环境中；
5、无破坏金属和绝缘的腐蚀性气体的物体；
6、无剧烈震动和冲击的地方；
7、无燃烧与爆炸危险的环境中。

主要技术参数

型号	额定电压KV	最大工作电压KV	额定电流A	额定开断容量		最大开断电流		闭合电流峰值kA	极限通过电流kA		热稳定电流（有效值）KA 4秒	重量kg
				COSΦ=0.15	COSΦ=0.7	COSΦ=0.15	COSΦ=0.7		峰值	有效值
				MVA		A
FN3-12	10	11.5	400	15	25	850	1450	15	25	14.5	9.5	65
FN3-6	6	6.9	400	9	20	850	1950	15	25	14.5	9.5

负荷开关所配带的熔断器型号及参数

型号	额定电压kV	额定电流A	最大开断电流（有效值）kA	最大断流容量MVA	当切断极限短路流时电流之最大峰值KA
RN3-3	3	10~50	40	200	24.5
		75~100			24.5
		200			35
RN3-6	6	10~50	20	200	14
		75			14
		100			19
		200			25
RN3-12	12	10~50	12	200	8.6
		75			8.6
		100~150			15.5

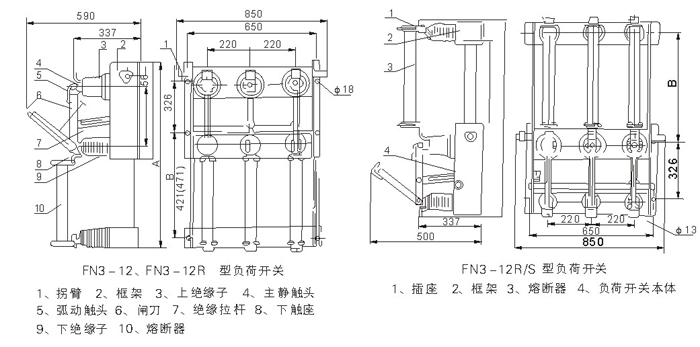

外形及安装尺寸

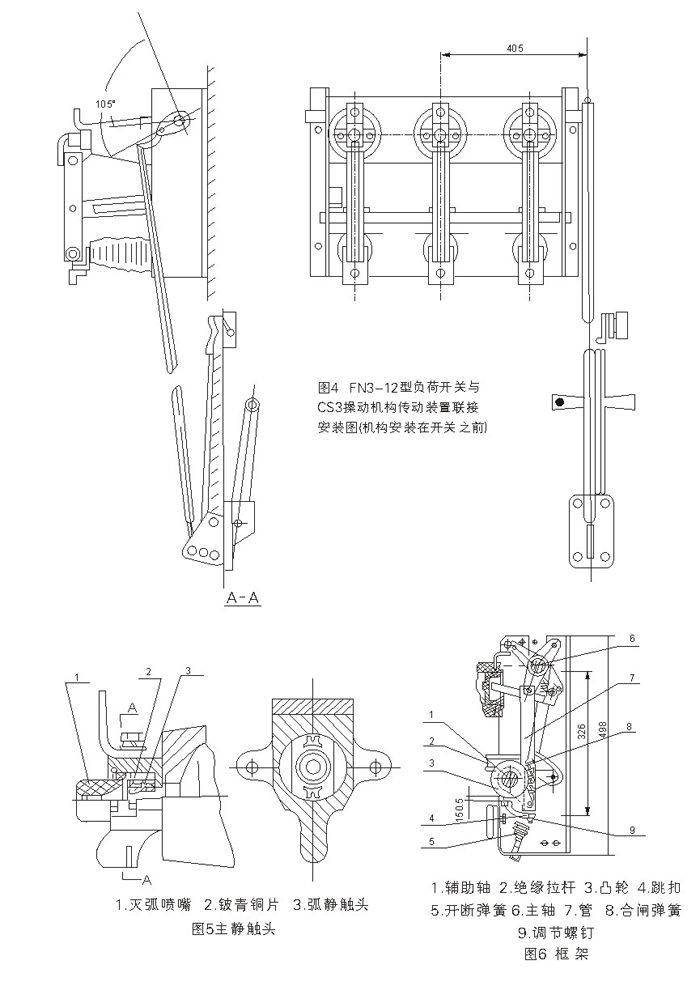

安装示意图
